Фитинг ORFS-UNF (американский стандарт) имеет дюймовую цилиндрическую резьбу от 9/16" до 2" отвечающею требованиям ISO 8434-3 (SAE J1453) с торцевым сопряжения. Применяется на РВД диаметром от 6 мм (1/4") до 38 мм.(11/2") Исполняются в трёх вариантах угла изгиба - прямой 0°, угловой 45°, угловой 90°.
|
|||||
|

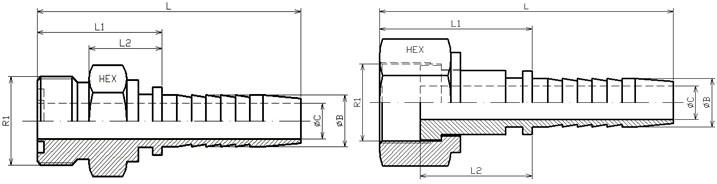

Внутренний диаметр рукава мм. (дюйм) ØB |
Размер резьбы фитинга (дюйм.)
R1 |
Наименование для заказа | |||
 |
 |
 |
 |
||
| 6(1/4) | 9/16"-18 | ORFS(ш)9/16"-18 d=6 | ORFS(г)9/16"-18 d=6 | ORFS(г) 9/16"-18 (45)d=6 | ORFS(г) 9/16"-18 (90) d=6 |
| 6(1/4) | 11/16"-16 | ORFS(ш)11/16"-16 d=6 | ORFS(г)11/16"-16 d=6 | ORFS(г)11/16"-16(45)d=6 | ORFS(г) 11/16"-16 (90) d=6 |
| 8(5/16) | 11/16"-16 | ORFS(ш)11/16"-16 d=8 | ORFS(г)11/16"-16 d=8 | ORFS(г)11/16"-16(45)d=8 | ORFS(г)11/16"-16 (90) d=8 |
| 10(3/8) | 11/16"-16 | ORFS(ш)11/16"-16 d=10 | ORFS(г)11/16"-16 d=10 | ORFS(г)11/16"-16(45)d=10 | ORFS(г)11/16"-16 (90) d=10 |
| 10(3/8) | 13/16"-16 | ORFS(ш)13/16"-16 d=10 | ORFS(г)13/16"-16 d=10 | ORFS(г)13/16"-16(45) d=10 | ORFS(г)13/16"-16 (90) d=10 |
| 10(3/8) | 1"-14 | ORFS(ш)1"-14 d=10 | ORFS(г)1"-14 d=10 | ORFS(г)1"-14 (45) d=10 | ORFS(г)1"-14 (90) d=10 |
| 12(1/2) | 13/16"-16 | ORFS(ш)13/16"-16 d=12 | ORFS(г)13/16"-16 d=12 | ORFS(г)13/16"-16 (45) d=12 | ORFS(г)13/16"-16(90) d=12 |
| 12(1/2) | 1"-14 | ORFS(ш)1"-14 d=12 | ORFS(г)1"-14 d=12 | ORFS(г)1"-14 (45) d=12 | ORFS(г)1"-14 (90) d=12 |
| 12(1/2) | 1.3/16"-12 | ORFS(ш)1.3/16"-12 d=12 | ORFS(г)1.3/16"-12 d=12 | ORFS(г)1.3/16"-12 (45) d=12 | ORFS(г)1.3/16"-12 (90) d=12 |
| 16(5/8) | 1"-14 | ORFS(ш)1"-14 d=16 | ORFS(г)1"-14 d=16 | ORFS(г)1"-14 (45) d=16 | ORFS(г)1"-14 (90) d=16 |
| 16(5/8) | 1.3/16"-12 | ORFS(ш)1.3/16"-12 d=16 | ORFS(г)1.3/16"-12 d=16 | ORFS(г)1.3/16"-12 (45) d=16 | ORFS(г)1.3/16"-12 (90) d=16 |
| 20(3/4) | 1.3/16"-12 | ORFS(ш)1.3/16"-12 d=20 | ORFS(г)1.3/16"-12 d=20 | ORFS(г)1.3/16"-12 (45) d=20 | ORFS(г)1.3/16"-12 (90) d=20 |
| 20(3/4) | 1.3/16"-12 | ORFS(ш)1.3/16"-12 d=20 | ORFS(г)1.3/16"-12 d=20 | ORFS(г)1.3/16"-12 (45) d=20 | ORFS(г)1.3/16"-12 (90) d=20 |
| 20(3/4) | 1.7/16"-12 | ORFS(ш)1.7/16"-12 d=20 | ORFS(г)1.7/16"-12 d=20 | ORFS(г)1.7/16"-12 (45) d=20 | ORFS(г)1.7/16"-12 (90) d=20 |
| 25(1) | 1.7/16"-12 | ORFS(ш)1.7/16"-12 d=25 | ORFS(г)1.7/16"-12 d=25 | ORFS(г)1.7/16"-12 (45) d=25 | ORFS(г)1.7/16"-12 (90) d=25 |
| 25(1) | 1 7/16"-12 | ORFS(ш)1 7/16"-12 d=25 | ORFS(г)1 7/16"-12 d=25 | ORFS(г)1 7/16"-12 (45) d=25 | ORFS(г)1 7/16"-12 (90) d=25 |
| 32(11/4) | 1.11/16"12 | ORFS(ш)1.11/16"-12 d=32 | ORFS(г)1.11/16"-12 d=32 | ORFS(г)1.11/16"-12(45)d=32 | ORFS(г)1.11/16"-12 (90)d=32 |
| 38(11/2) | 2"-12 | ORFS(ш)2"-12 d=38 | ORFS(г)2"-12 d=38 | ORFS(г)2"-12 (45) d=38 | ORFS(г)2"-12 (90) d=38 |
